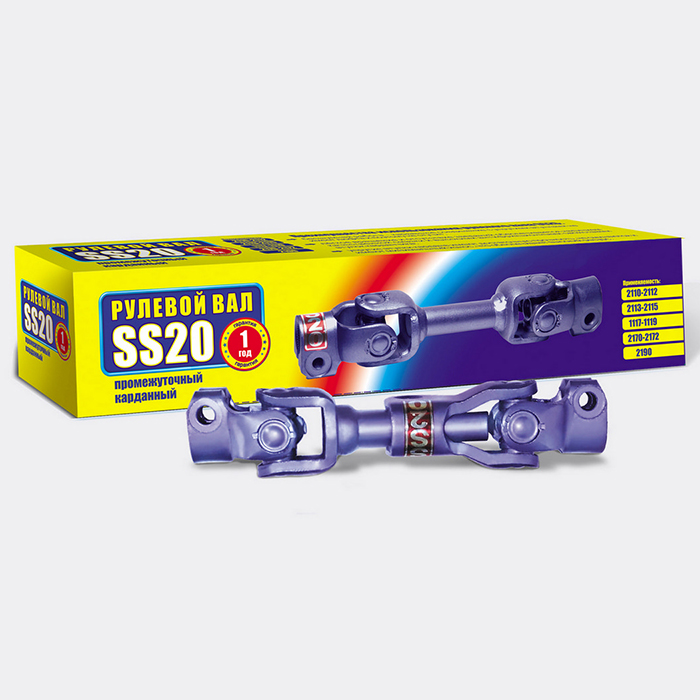

Вал рулевой промежуточный SS20 составной для а/м ВАЗ Калина (с ЭУР), Гранта (с ЭУР)

Рулевой вал (карданный вал промежуточный) составной конструкции «SS20».

ПРИМЕНЯЕМОСТЬ: ВАЗ 1117, 1118, 1119 (Лада-Калина), ВАЗ 2190, 2191 (Лада-Гранта), ВАЗ 2192, 2194 (Лада-Калина 2), DATSUN on-DO, mi-DO с электроусилителем руля (ЭУР).

Оригинальные номера: 11186-3422092, 2123-3401085, 8450001270, 8450001257.

Составная конструкция упрощает установку: рулевую рейку снимать не нужно, поэтому специальный подъёмник не требуется.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок.

Преимущества использования рулевого вала «SS20» в автомобилях ВАЗ:

• бесшумная работа - карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;

• лёгкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;

• упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Гарантия производителя: 1 год.

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на автомобилях с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер (на некоторых моделях) для уменьшения вибраций и ударов, передаваемых на руль. Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания «SS20» предлагает 2 модификации рулевых валов: вал с цельносварной конструкцией и модификация с разъёмом в центральной части - вал составной конструкции.

Вал составной конструкции легко устанавливается на автомобиль и не требует снятия рулевой рейки. Это исключает необходимость использования подъёмников и другого специализированного оборудования. Установка вала составной конструкции на автомобиль может быть выполнена на ровной площадке с использованием минимального набора инструментов. Цельносварной вал обеспечивают более точное и чёткое управление автомобилем.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Лёгкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Диагностика рулевого карданного вала.

На своём автомобиле вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

1. Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.

2. Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.

3. Второй рукой резко поворачивайте руль влево-вправо с небольшой амплитудой (примерно 2 см по ободу рулевого колеса). При этом люфта и стука в крестовине кардана быть не должно.

4. На снятом рулевом валу проверяем плавность вращения подшипников крестовины, поворачивая вилки кардана. Движение должно быть плавным, без заедания и перекатов.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе - не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).
