Узел ступичный усиленный ВолгаАвтоПром ВАЗ 2121-2131 /Нива до 2016 г.в./, Chevrolet NIVA, LADA Niva Travel (комплект)

ПРИМЕНЯЕМОСТЬ: ВАЗ 2121, 21213, 21214, 2131 (Нива до 2016 года выпуска), LADA 4x4 до 2016 года выпуска, ВАЗ 2123 (Нива-Шевроле, Chevrolet NIVA), LADA Niva Travel.

Устанавливается как на автомобили с АБС (антиблокировочной системой), так и без АБС.

Усиленные ступицы имеют 24 шлица.

Применяются тормозные диски ВАЗ 2121-3501070, которые устанавливаются на а/м LADA 4x4 до 2016 года и на Chevrolet NIVA всех годов (ступица устанавливается поверх тормозного диска).

Модель применяемого подшипника ВТН-1024 (VKBA 3551) - от передней ступицы грузовика IVECO DAILY.

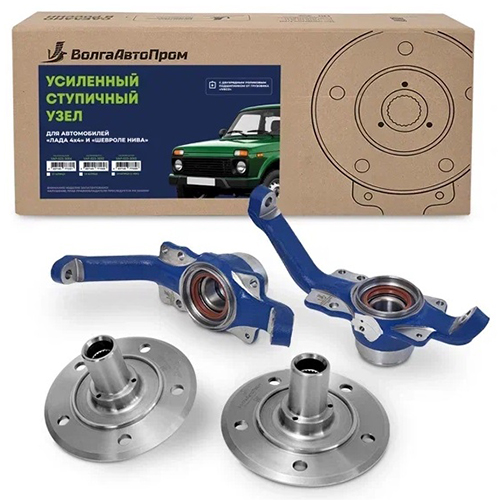

В комплекте: 2 поворотных кулака в сборе c подшипником и 2 усиленные ступицы.

Усиленный ступичный узел предназначен для полноприводных автомобилей семейства Лада 4х4 и Шевроле-Нива. Данный узел имеет ряд преимуществ, обусловленных использованием мощного двухрядного роликового подшипника от коммерческого грузовика "Ивеко", усиленной ступицы и дополнительных уплотнений, защищающих подшипник от воздействия внешних загрязнений.

Преимущества:

- увеличенная расчётная нагрузка на узел, что позволяет более уверенно использовать автомобиль в тяжёлых дорожных условиях, а так же применять "грязевую" резину и колёсные диски с большим вылетом;

- отсутствие необходимости в регулировках зазоров и регулярной замене смазки в подшипниках;

- увеличенный ресурс узла за счёт применения более мощного подшипника;

- двойная защита от воздействия на подшипник воды, пыли и грязи (сам подшипник имеет закрытую конструкцию, и дополнительно с двух сторон защищён сальниками и пыльниками);

- снижение потерь на трение в подшипниках, следовательно, увеличение наката, улучшение динамики и снижение расхода топлива;

- улучшение управляемости, повышение эффективности работы тормозной системы;

- снижение шума трансмиссии, улучшение комфорта в движении.

Монтаж усиленного узла.

- Установить поворотный рычаг 11, защитный кожух 3 переднего тормоза, и болты 4 на поворотный на поворотный кулак 1, законтрить болты 4 стопорной пластиной (предварительно подложенной под болты).

- Присоединить тормозной диск 6 с болтами крепления колеса 5 в сборе к усиленной ступице 7.

- Установить усиленную ступицу 7 переднего колеса с тормозным диском 6 в сборе в поворотный кулак 1 с помощью пресса и оправки, плавно и без ударов двигая ступицу до упора буртика ступицы 7 во внутреннее кольцо подшипника, установленного в поворотном кулаке 1. Оправку упирать во внутреннее кольцо подшипника ступицы. (Оправка выделена синим цветом на рис 2.)

ВНИМАНИЕ! Если при запрессовке ступицы оправкой не подпереть внутреннее кольцо подшипника оно разомкнётся в замке и подшипник будет непригоден к дальнейшей эксплуатации!

- Установить на верхний и нижний шаровые опоры усиленный ступичный узел в сборе. При этом шлицевой хвостовик корпуса наружного ШРУСа входит в соответствующее шлицевое отверстие устанавливаемой ступицы 7. Рекомендуется предварительно шлицевую часть смазать смазкой "ШРУС-4" или аналогичной.

- Завернуть гайки пальцев верхнего и нижнего шаровых опор. Плавно разжать пружину подвески, предварительно подняв нижний рычаг подвески с подставки.

- Установить коническую втулку 8, завернуть центральную гайку 9 ступицы.

- Установить суппорт с направляющей, закрепить направляющую суппорта болтами, закрепить тормозные шланги скобами. Перед установкой необходимо провести ревизию тормозного механизма, очистить от грязи, ржавчины, проверить свободу перемещения движущихся частей.

- Установить и закрепить гайками переднее колесо.

- Опустить переднюю часть автомобиля, убрать подставки.

- Окончательно затянуть гайки крепления колеса.

- ВНИМАНИЕ: затянуть гайку 9 ступицы колеса моментом 22-24 кгм обязательно динамометрическим ключом и законтрить.

- Установить колпак ступицы 10.

- Проверить и в случае необходимости отрегулировать углы установки передних колёс (развал-схождение). После пробега первых 100-200 км проверить узел на отсутствие люфта. При появлении осевого люфта заново затянуть центральную гайку моментом 22-24 кгм. Гайку использовать только новую!

Монтаж узла должен производиться только квалифицированным персоналом с применением необходимого оборудования и инструмента! За неисправности узла, произошедшие вследствие некачественного монтажа, завод-изготовитель ответственности не несёт!

ВНИМАНИЕ!

Автомобили ЛАДА 4х4 выпуска до сентября 2009 года (ВАЗ 2121, 21213, 21214, 2131) с конвейера укомплектованы поворотными кулаками модели 2121. На такие автомобили без каких либо доработок можно устанавливать поворотные кулаки модели 2123, которыми укомплектован данный узел. При этом верхние шаровые опоры остаются прежними, а нижние необходимо заменить на шаровые опоры 2123-2904192 от автомобиля Шевроле-Нива. Заменяемые шаровые опоры в комплект поставки не входят.

Требования по установке.

Завод-изготовитель рекомендует производить установку данного изделия на специализированных СТО, квалифицированным персоналом, во избежание неправильного монтажа и повреждения узла и сопряжённых с ним деталей.

Гарантия.

Завод-изготовитель гарантирует продолжительность работы 100 000 км при условии правильного монтажа и эксплуатации.
