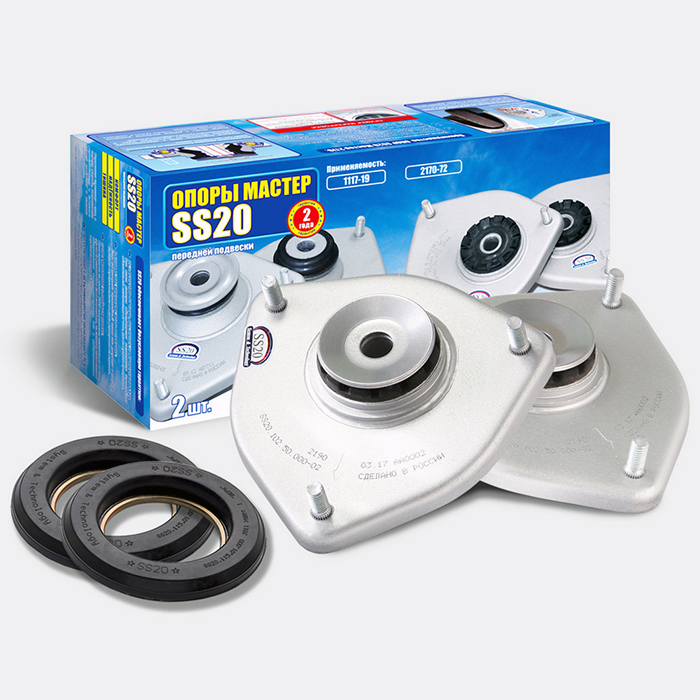

Опора стойки верхняя «SS20» Мастер ВАЗ 2190, 2191 /Лада-Гранта без ЭУР/, ВАЗ 2192, 2194 /Лада-Калина 2 без ЭУР/ (комплект 2 штуки c подшипниками)

Артикул: SS10122

Производитель: SS20

Ближайшая доставка: пятница (22.04.16)

Вы экономите 370 a

3330a

3700a

Способы оплаты

Варианты доставки

четверг (08.12.16)
  • Описание
  • Отзывы
Опоры для ВАЗ 2190, 2191 (Лада-Гранта) и ВАЗ 2192, 2194 (Лада-Калина 2).


В силовой схеме опоры стойки «SS20» Мастер для ВАЗ 2190, 2191 (Лада-Гранта) и ВАЗ 2192, 2194 (Лада-Калина 2), как и во всех опорах SS20, предусмотрено разделение нагрузок от веса автомобиля и от амортизаторов.

Преимущества применения опор SS20.

  • увеличенный запас прочности всех элементов опоры;
  • улучшенная устойчивость и управляемость автомобиля;
  • плавное и лёгкое вращение руля;
  • бесшумная работа опоры;
  • можно использовать в заниженной подвеске а/м ВАЗ 2190, 2191 (Лада-Гранта) и ВАЗ 2192, 2194 (Лада-Калина 2);
  • демпфер опоры выполнен из резиновой смеси специальной рецептуры с увеличенной эластичностью и прочностью на разрыв;
  • обрезиненный высоконадёжный подшипник SS20 в комплекте.

В силовой схеме опоры стойки «SS20» Мастер, как и во всех опорах SS20, предусмотрено разделение нагрузок от веса автомобиля и от амортизаторов. Динамические нагрузки от штока амортизаторной стойки и отбойника воспринимает демпфер опоры, а вес автомобиля воспринимается через пружинную чашку упорным подшипником. Подобное разделение нагрузки позволяет достичь высокой надёжности демпфера и подшипника.

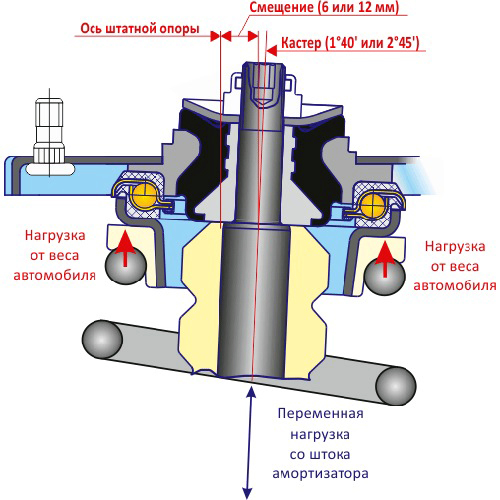

Схема опоры SS20 Мастер для LADA Granta


Площадь контакта корпуса опоры SS20 Мастер с кузовом больше, чем плоскость контакта штатной опоры, тем самым уменьшаются удельные нагрузки на стакан кузова, что защищает его от выдавливания (деформации плоскости прилегания), которое более вероятно при эксплуатации с опорами штатной конструкции.


Опора SS20 Мастер комплектуется упорным подшипником SS20, который имеет обрезиненные обоймы и обеспечивает улучшенную изоляцию кузова от шумов и вибраций подвески и увеличивает комфорт движения.

Отличия опор для автомобилей с ЭУР и без ЭУР.

Штатные опоры Лада-Гранта имеют два варианта — для автомобилей с электроусилителем 21900-2902821-10 и для автомобилей без усилителя рулевого управления 21900-2902821-00. Данные модификации отличаются между собой тем, что для автомобиля с усилителем обеспечивается увеличенный угол Кастера.


Опора SS20 Мастер для ВАЗ 2190 имеет также две модификации, для автомобилей с ЭУР угол Кастера составляет 2°45', а для автомобилей без ЭУР обеспечивается угол Кастера 1°40'. Подобные отличия по углам Кастера обеспечиваются разным смещением оси демпфера назад (по ходу движения).

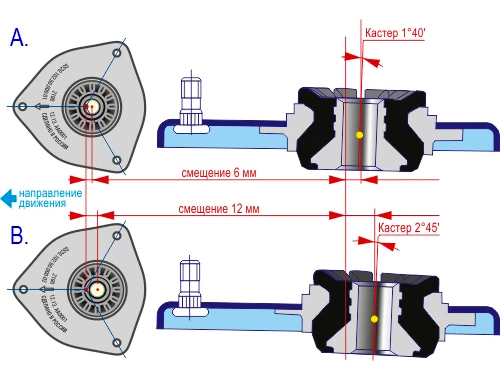

Схема опоры SS20 для LADA Granta с ЭУР и без ЭУР


И кроме того, ось демпфера наклонена таким образом, чтобы быть соосной штоку амортизаторной стойки. Подобное решение уменьшает изгибающий момент на штоке, и одновременно уменьшает нагрузки на демпфер.

Работа демпфера.

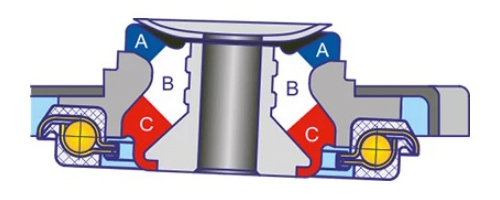

Схема работы демпфера в опоре SS20 Мастер для LADA Granta


В области А резина работает на сжатие, в области В — на сдвиг, в области С на сжатие и растяжение. Расширение демпфера в зоне А уменьшает относительные нагрузки, что уменьшает вероятность разрывов и отслоения демпфера. Центральная втулка с конической нижней частью обеспечивает Икс-образную форму демпфера, и таким образом демпфер блокирован от вырывания при критических ударах и обеспечивает надежность в работе резинового элемента. Надёжность демпфера также обеспечивается благодаря специально разработанной рецептуре резиновой смеси, оптимизированной по результатам серии испытаний.


Профиль верхней ограничительной чашки входящей в комплект опоры и форма верхней части демпфера с оребрением рассчитаны на совместную работу и способствуют более плавному включению демпфера в работу при ходе отбоя. Это обеспечивает уменьшение вибраций и толчков передающихся на кузов при перемещении колеса вниз, при попадании в ямы и более мягкое восприятие неровностей на дорогах.


Обратите внимание! Опора SS20 Мастер для а/м Лада-Гранта комплектуется оригинальной верхней ограничительной чашкой SS20, а нижняя ограничительная чашка не устанавливается.

Гарантия 2 года.
